2019/09/27 sug02 に USB3.0 を付けました
2019/09/22 Hyper-V にドメインテスト環境を作りました
2019/09/14 Screen Saver Stopper Ver. up to 2.02
2019/09/07 sug02 にＣＰＵクーラーを入れました
ここで中華製のＡＭ２リテンションキットを２２４円で入手したことを述べたが、別の中華製品を購入してみることにした。
sug02はケースもマザーボードも古いので USB3.0 を使う手段がない。
探してみると中華製の PCI-e から USB3.0 への変換ボードが amazon で８９９円で売っている。
ここ(但しリンク切れの可能性大)。
入手までそれなりの時間がかかった。輸送業者が中華関連だったのでその業者が直接日本国内でも配達しているのかと思いきや、日本郵便が配達していたことが確認された。荷姿は前回と同じだった
製品に特にトラブルはなかった。
これだけでは USB3.0 の端子はできないのでフロントパネルを別途購入した。ここの前面にある。
USB3.0 にPioneer BD Writer BDR-XD07LEを差し込み使用してみたが問題は無い。
しかしＤＶＤからのブートはさすがにできなかった。変換ボードにはドライバーが必要でブート時には当然ドライバーはロードされていない。
今販売しているマザーボードからなら当然 USB3.0 の端子が付いていて、ブートもできるはずである。sug02を廃棄（つまりマザーボード GIGABYTE GA-MA69GM-S2H を廃棄）するとき、（ケースをそのまま使う場合）フロントパネルは生きるが、この変換ボードは必要なくなる予定である。よって中華製でもいいのかなと思って購入したというのが、もう一回中華製を試してみる気になった理由である。
件名の通りここ。 手順を軽く紹介しておくとこんな手順になりました。
Windows Server 2019 Datacenter x64 に対して
Windows 10 Pro に対して
はまってしまったことは
今日付けで Screen Saver Stopper をバージョンアップしました。バージョンアップ内容は以下の通りです。
Ver.2.02 2019/09/14
２番目の変更はここにあります。
そもそもsug02にはトラブルがあった。 Windows Update やディスククリーンアップをするとパソコンが何故か停止してしまう。 停止する原因はわかった。 ＣＰＵ温度を測りながら Windows Update 等をすると、ＣＰＵの温度がなんと１００℃になる。 その結果マザーボードが危険と判断しパソコンを停止させてしまうようだ。 特に Windows 10 の １８０９から１９０３への更新が全くできない。 ケースを全開にして人用ファン（要するに扇風機のこと）を当てても、途中でＣＰＵの温度がやはり１００℃になりパソコンが停止してしまった。 これでは永遠に Windows 10 を更新できない。
sug02にはそれなりの役割がある。 sug03 の Hyper-V は Windows のマルチメディア関連、マルチディスプレイのテストができない。 それらのテスト用として sug02 がある。 sug02は sug04 を作るころまでは持たせたい。 というのは sug04 を新たに開発用にした場合、sug03を動作検証用にしてsug02の役割を終えたいのだ。 sug03は2016年5月に作成したので最近のムーアの法則を考えると、後２、３年は持ちそうである。 よってその頃までsug02を温存しておきたいのだ。

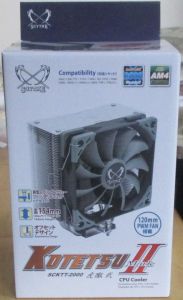

さて本題に戻り、「これはＣＰＵクーラーでも入れないといけないのかな。」と思いメジャーどころである「SCKTT-2000 虎徹 弐」を買った。
３，８２０円もした。
事はこれだけでは済まない。
sug02のマザーボードは GA-MA69GM-S2H という１０年前のマザーボードなのだ。
ソケットがＡＭ２という最も古いタイプである。一応「SCKTT-2000 虎徹 弐」ではＡＭ２をサポートすると書いてあったから買ったのだ。
ところが取り付けようとすると説明書に「マザーボード付属のバックプレートをご使用ください。」と書いてあった。
そんなのあったかなと探してみたがない！。
ネットで検索するとこんなのがあった。ここの「ＡＭＤソケットのねじ止めについて」。
プッシュピンタイプはサポートしないと書いてある。

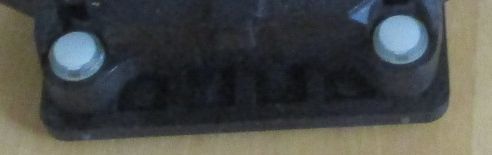

実は思いっきりプッシュピンタイプだった。
そんなの買う前にわかるようにしておけ！
ものすごく怒りが込み上げてきた。
なんとかバックプレートを入手できないかなとネットを検索してみた。
すると「ＡＭ２リテンションキット」というものを買えばついてくるようだ。
日本国内では古すぎて既に販売していないが、amazon で２２４円で売っていたのだ。ここ(但しリンク切れの可能性大)。
どうして香港から輸送するのに送料無料になるのかはわからなかったが、注文した。
相当時間がかかったが、一応約束の期限までにポストの中に入っていた。
早速取り付けようとしたが、またも問題が出てきた。 ネジが短すぎて止まらないのだ。 そもそも無理やり付けようとしているので、保証は全くなく当然サポートに電話もできない。 しばらく考えてこの新しいＡＭ２リテンションキットをそのまま取り付けて様子を見ることにした。
Windows 10 の １８０９から１９０３への更新をやってみたのだが、ＣＰＵの温度は最高が約６０℃でできてしまった。 これはどういうことが考えてみると、プッシュピンのリテンションキットが経年変化のため劣化して、 ＣＰＵとヒートシンクの間に隙間ができてＣＰＵの温度が１００℃ということになってしまったのだろうか？！ ということは今回のトラブルは本当は２２４円で解決したのだが、余計な３，８２０円を使うことになってしまったようだ。
そこで「SCKTT-2000 虎徹 弐」ってどれくらいで売れるだろうと思い、ホームページから何社かあたってみたのだが、ほとんど引き取ってくれない。 最高でも３００円であった。 これでは交通費にもならない。 どうせ保証がないならもう少し長いネジを買ってきて付けてみることを考えた。
ネジの規格はどうなっているのかネットで検索した（勉強になったなあ）。
ホームセンターに行けば「ネジテスター」というものがあり、どのネジを買えばいいのかわかりそうだ。
そんなに変なネジは使っていないだろうなあと勝手に思っていたが、
「あれ？３ミリや３．５ミリのネジではない！」
いろいろ調べてみるとＵＮＣという規格だった。
ところが ＵＮＣ ネジというのは、ホームセンターでもネジ売り場の５％位しかない日本ではマイナーな規格だった。
ＣＰＵクーラーに添付されているネジは、詳しく言うとＵＮＣ Ｎｏ.６ ３２山 長さ３／４インチになる。
そこで少し長い１インチのネジを買ってきた。
結果止まるようにはなったが、マザーボードをケースに取り付けてみると浮いてしまう。
長すぎたのだ。

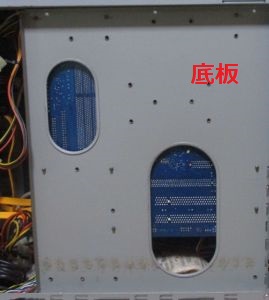

実は今回使用のケースはマザーボードのＣＰＵ位置の下が開いていないのだ。
新しいケースではＣＰＵクーラー取り付けのために開いているのかもしれないが、これは２００３年頃かった相当古いケースのため開いていなかった。
長さ７／８インチというネジも規格上はあるのだが中途半端な長さのためかホームセンターには売っていなかった。
ホームセンターのネジコーナーでネジを眺めていてピーンと来てしまった。
ワッシャーで調節してしまってはどうだろう。
更にＣＰＵの下に穴が開いていないことを逆に利用して、ネジ底が底板に触れるようにしてＣＰＵクーラーの荷重を底板で支えるようにしては！。そうすればマザーボードも変に変形することを防止できる。ワッシャーを買うことにした。

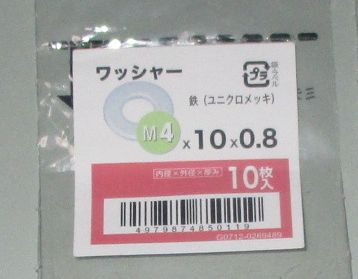

ミリネジの規格を調べてＭ３．５でも一応入るのだが、厚みが０．５ｍｍになりワッシャーがたくさん必要になりそうだ。Ｍ４の標準ワッシャーだと厚みが０．８ｍｍなのでワッシャーの数を少なくできると読み、Ｍ４のワッシャーを買ってきた。
>
ワッシャーを何枚か取り付けてみてマザーボードをケースに入れてみてマザーボードが浮かない枚数を調べたら６枚であった。
リテンション部分が以下のようになった

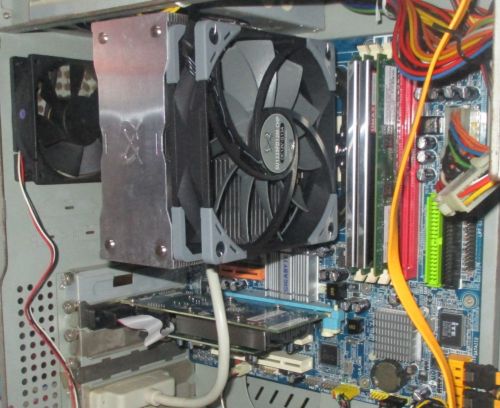

無事ＣＰＵクーラーをつけることができた。
これで Windows 10 の １８０９から１９０３への更新をやってみた。 ＣＰＵの温度は最高が約４５℃でできてしまった。 ＣＰＵクーラーが大体どれくらい効くのかの検証ができた。
また、取りつける間にあることに気が付いた。

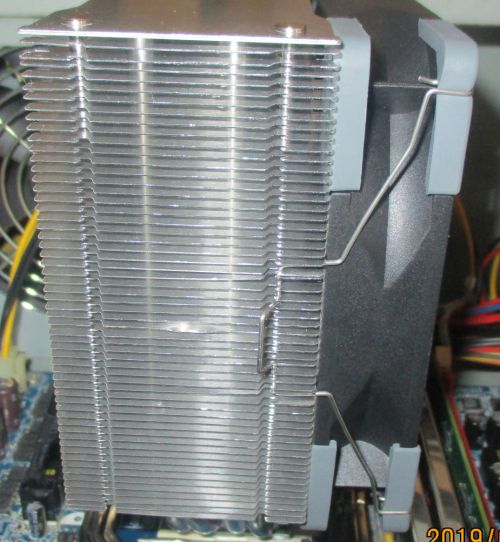

ファンを取り付けるとヒートシンクが痛む。
ファンを取り付けるために金具を使用するのだがヒートシンクが非常に弱くすぐ曲がってしまうことがわかった。
これではもう売れないなあ。
ただsug02は後２、３年は持ちそうである。
